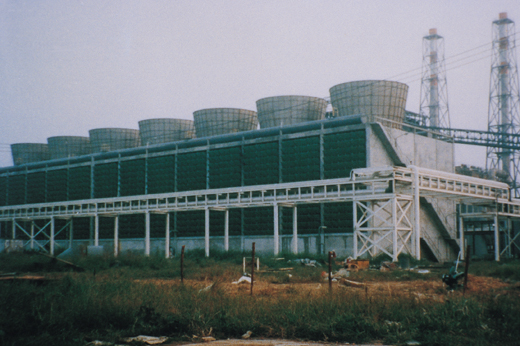

GFNS混凝土横流冷却塔
GFNS系列混凝土横流式工业型冷却塔技术参数：| 型号 | 流量 | 外形尺寸 | 进水管 | 出水管 | ||||
| m3/h | 长L | 宽W | 平台高H1 | 总高H | ||||
| GFNS-800 | 800 | 11000 | 7300 | 4600 | 7100 | DN300×2 | DN400 | |
| GFNS-1000 | 1000 | 12080 | 8100 | 5100 | 7600 | DN300×2 | DN500 | |
| GFNS-1500 | 1500 | 13360 | 9900 | 6100 | 9100 | DN350×2 | DN600 | |
| GFNS-2000 | 2000 | 16080 | 11300 | 6650 | 9650 | DN400×2 | DN700 | |
| GFNS-2500 | 2500 | 16660 | 12000 | 7650 | 10850 | DN450×2 | DN800 | |
| GFNS-3000 | 3000 | 17200 | 13800 | 8200 | 11900 | DN500×2 | DN900 | |
| GFNS-3500 | 3500 | 18500 | 14100 | 8700 | 12400 | DN400×4 | DN900 | |
| GFNS-4000 | 3500 | 18500 | 14800 | 9700 | 13900 | DN400×4 | DN1000 | |
| 型号 | 进塔水压 | 电机功率 | 风机直径 | 传动方式 | 风机转速 | 噪音 | 净重 | 运行重 |
| ×104Pa | （KW） | （mm） | rpm | dB(A) | t | t | ||
| GFNS-800 | 0.5 | 30 | 5000 | 轴+齿轮 | 200 | 67 | 17.2 | 26 |
| GFNS-1000 | 0.5 | 37 | 5500 | 轴+齿轮 | 165 | 68 | 21.5 | 33 |
| GFNS-1500 | 0.5 | 75 | 7000 | 轴+齿轮 | 165 | 72 | 28.5 | 48 |
| GFNS-2000 | 0.5 | 90 | 7000 | 轴+齿轮 | 149 | 73 | 43 | 67 |
| GFNS-2500 | 0.5 | 110 | 8000 | 轴+齿轮 | 149 | 74 | 54.5 | 82.5 |
| GFNS-3000 | 0.5 | 132 | 8500 | 轴+齿轮 | 149 | 75 | 64 | 100 |
| GFNS-3500 | 0.5 | 160 | 8500 | 轴+齿轮 | 110 | 77 | 73 | , 115.5 |
| GFNS-4000 | 0.5 | 200 | 9200 | 轴+齿轮 | 110 | 78 | 77 | 125 |
| GFNS系列混凝土横流式工业型冷却塔基础尺寸: | ||||||||
| 型号 | 外形尺寸（mm） | |||||||
| 长L | 宽W | L1 | L2 | B | ||||
| GFNS-800 | 11000 | 7300 | 2450 | 2900 | 3500 | |||
| GFNS-1000 | 12080 | 8100 | 2500 | 3390 | 3900 | |||
| GFNS-1500 | 13360 | 9900 | 2800 | 3730 | 4800 | |||
| GFNS-2000 | 16080 | 11300 | 2900 | 4990 | 2750 | |||
| GFNS-2500 | 16660 | 12000 | 3000 | 5180 | 2925 | |||
| GFNS-3000 | 17200 | 13800 | 3000 | 5450 | 3375 | |||
| GFNS-3500 | 18500 | 14100 | 3600 | 5500 | 3450 | |||
| GFNS-4000 | 18500 | 14800 | 3600 | 5500 | 3625 | |||
| GGFNS系列混凝土工业型冷却塔材质表： | ||||||||
| 零部件名称 | 材质 | |||||||
| 风筒 | 玻璃钢 | |||||||
| 风机 | 玻璃钢 | |||||||
| 扶梯 | 热浸镀锌钢 | |||||||
| 顶板 | 玻璃钢 | |||||||
| 收水器 | PVC | |||||||
| 播水系统 | PVC管或镀锌钢管 | |||||||
| 填料 | PVC | |||||||
| 侧板 | 玻璃钢 | |||||||
| 隔板 | 玻璃钢 | |||||||
| 百叶窗 | 玻璃钢 | |||||||
| 水池 | 钢筋混凝土 | |||||||
| 框架 | 钢筋混凝土 | |||||||
