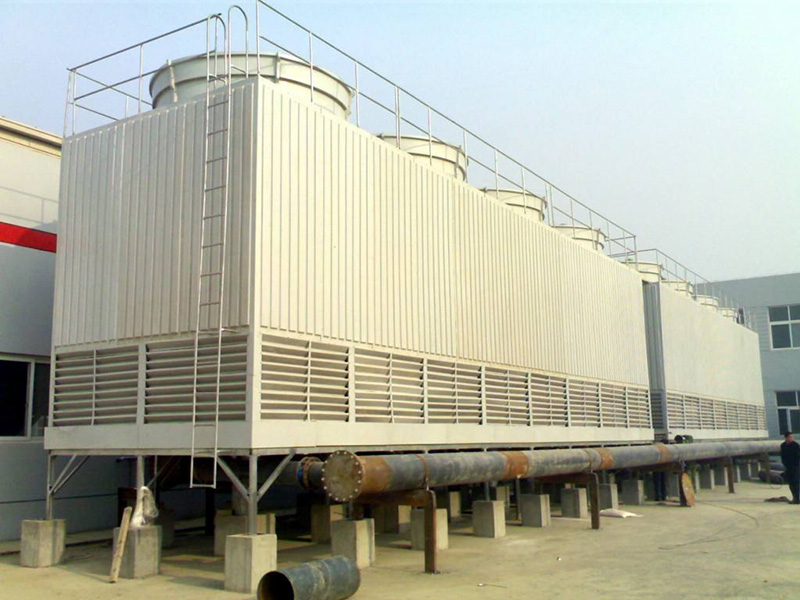

GFNL钢结构逆流冷却塔

浏览：发布日期：2017-04-15

GFNL钢结构逆流式工业型冷却塔技术参数：

型号	流量	外形尺寸					进水管	出水管
型号	m3/h	长L	宽W	进水高H0	平台高H1	总高H	进水管	出水管
GFNL-800	800	7100	7100	4340	6390	8890	DN400	DN400
GFNL-1000	1000	8000	8000	4520	5620	9120	DN500	DN500
GFNL-1200	1200	9100	9100	5130	6330	9120	DN500	DN500
GFNL-1500	1500	9800	9800	5330	6530	9530	DN600	DN600
GFNL-2000	2000	11400	11400	5690	6890	9890	DN700	DN700
GFNL-2500	2500	12600	12600	6050	7350	10550	DN800	DN800
GFNL-3000	3000	13800	13800	6050	7350	11050	DN900	DN900
GFNL-3500	3500	15000	15000	6750	8250	11950	DN900	DN900

型号	进塔水压	电机功率	风机直径	传动方式	风机转速	噪音	净重	运行重
型号	×104Pa	（KW）	（mm）	传动方式	rpm	dB(A)	t	t
GFNL-800	1.5	30	5000	轴+齿轮	200	72	7	16.5
GFNL-1000	1.5	37	5500	轴+齿轮	165	13	11.5	26
GFNL-1200	1.5	55	6000	轴+齿轮	165	73	15.2	28
GFNL-1500	1.5	75	7000	轴+齿轮	165	74	17.6	33.5
GFNL-2000	1.5	90	7000	轴+齿轮	149	74.5	22.5	43
GFNL-2500	1.5	110	8000	轴+齿轮	149	74.5	27	51
GFNL-3000	1.5	132	8500	轴+齿轮	149	74.5	37	60.5
GFNL-3500	1.5	160	8500	轴+齿轮	149	74.5	38.5	70

GFNL钢结构逆流式工业型冷却塔基础尺寸
型号	外形尺寸（mm）
型号	长L	宽W	A	B
GFNL-800	7100	7100	1775	1000
GFNL-1000	8000	8000	2000	1000
GFNL-1200	9100	9100	2275	1000
GFNL-1500	9800	9800	2450	1000
GFNL-2000	11400	11400	2850	1000
GFNL-2500	12600	12600	3150	1500
GFNL-3000	13800	13800	3450	1500
GFNL-3500	15000	15000	3750	1500
GFNL钢结构逆流式工业型冷却塔材质表：
零部件名称	材质
风筒	玻璃钢
风机	玻璃钢
扶梯	热浸镀锌钢
顶板	热浸镀锌钢
收水器	PVC
播水系统	PVC管或缠绕玻璃钢管
填料	PVC
侧板	玻璃钢
隔板	玻璃钢
挡风墙	玻璃钢
百叶窗	玻璃钢
水池	钢筋混凝土
框架	热浸镀锌钢
